博主的X201从2011年开始服役,使用非常顺手,一直没舍得换。鉴于自己也就文字工作为主,对性能要求不高,就留着再战几年吧。
博主就这一台主力机,外出干活也带着用,在家直接丢底座上连显示屏当主机用,所以功能齐全十分重要。

为了方便外出上网,之前一直用FRU版的Gobi2000,于当时看来还是十分不错的
但4G都普及N年了,加上自己用电信数据卡,EVDO Rev.A只有3.1Mbps的速度放到现在实在不够看

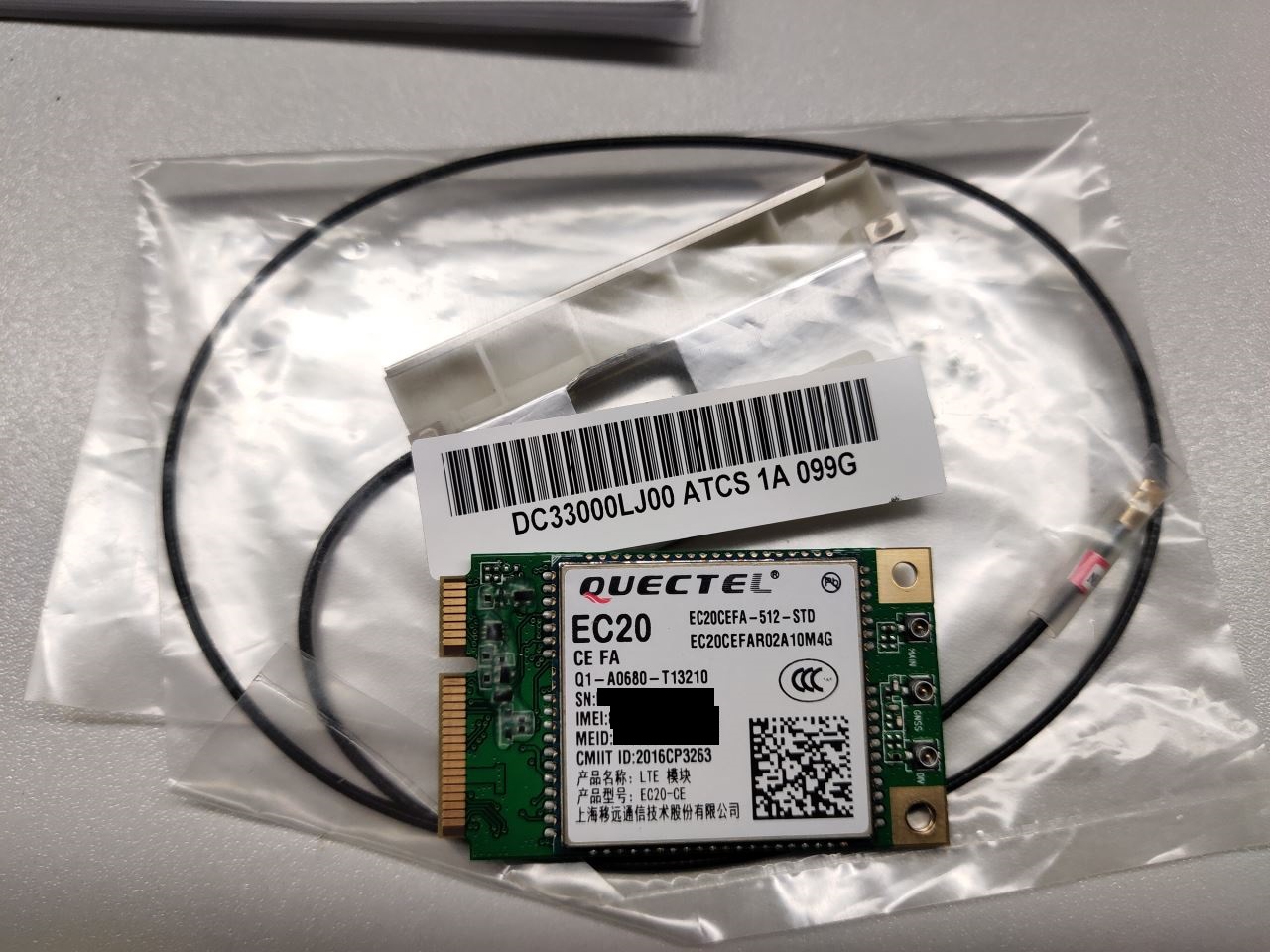

正巧在某宝看到了这张全网通+语音+短信+定位全功能的神卡,价格也不贵就搞张来试一下
自己动手丰衣足食:X201升级Quectel移远EC20全网通WWAN卡小记

0.安装篇

0.1.首先就是刷白名单了,推荐刷国外改的带NWL后缀的版本
NWL全称是Non-WhiteList,国外网友直接把X201 BIOS里的白名单功能全咔嚓掉了,刷这个版本可以随意更换网卡,不用为了某个网卡单独修改VID&PID

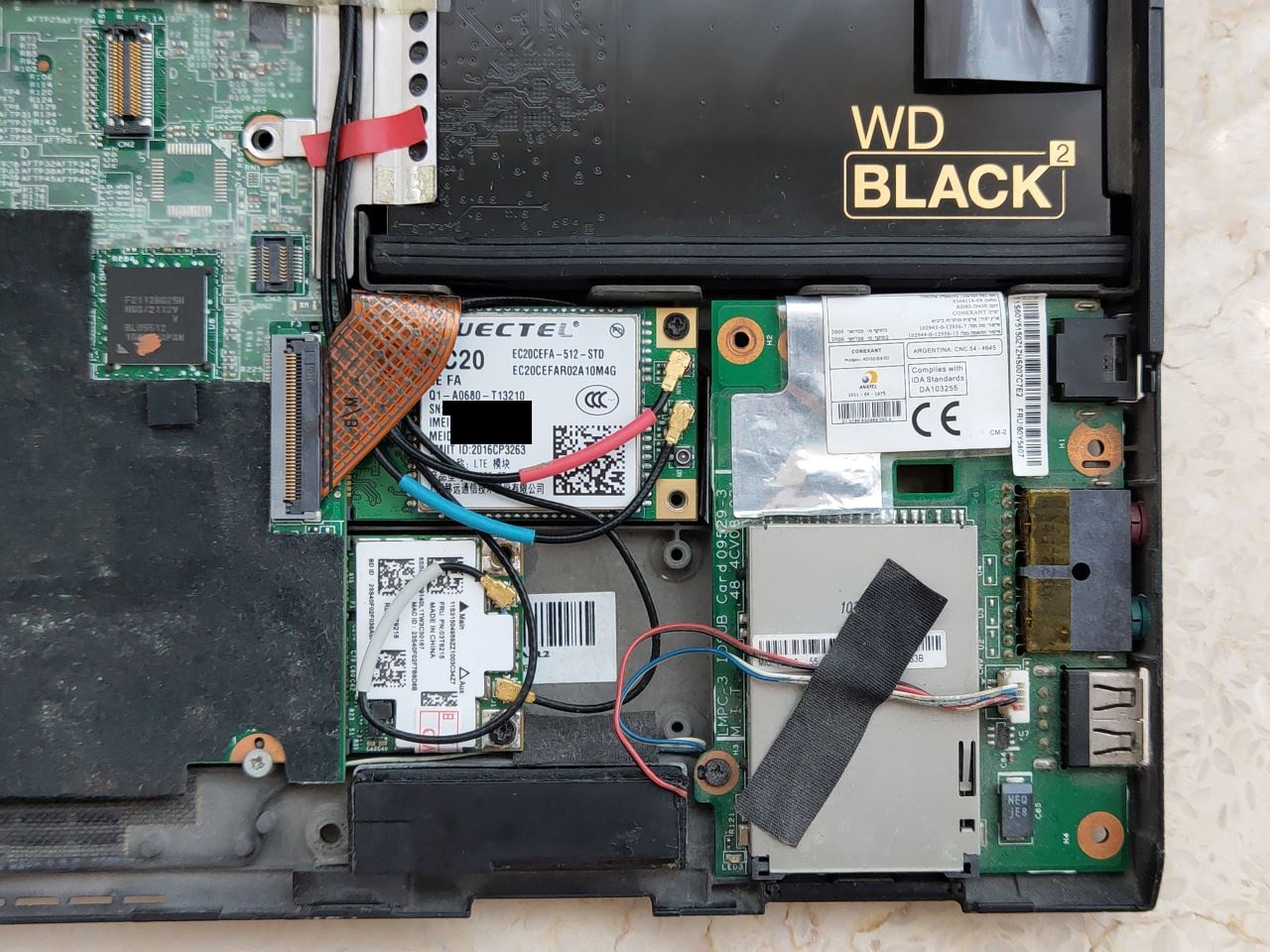

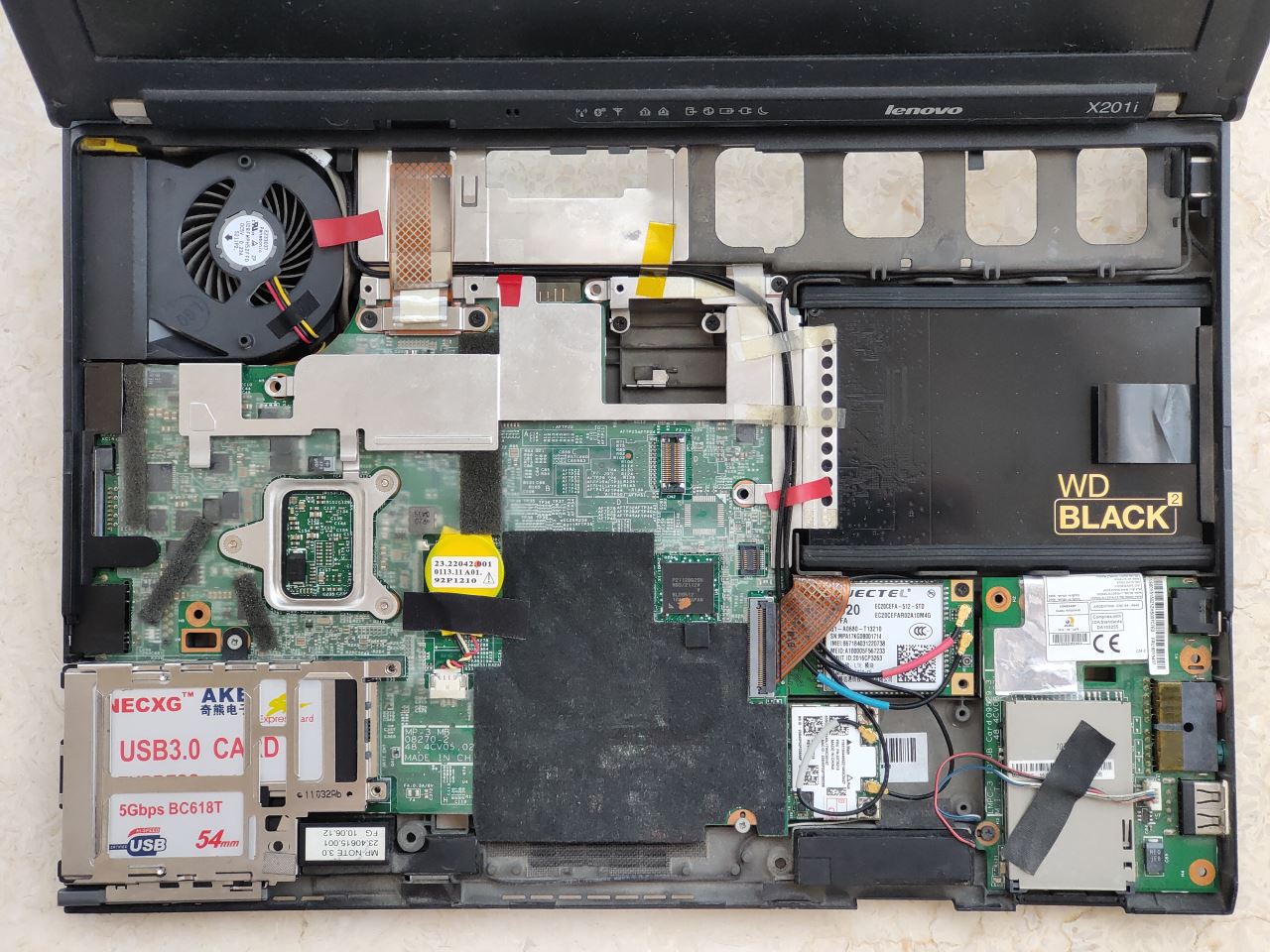

0.2.刷完关机断电装卡,注意该卡是3个天线插槽支持分集天线的,由上至下是MAIN(主天线)、GNSS(定位)、DIV(分集天线)
对于X201自带只有红蓝两根天线的情况来说,看自己的取舍了。如果需要定位功能就接MAIN、GNSS,如果需要数据信号好一些就接MAIN、DIV
博主为了装逼试一下定位就接的MAIN、GNSS;红色是主天线接MAIN,蓝色的副天线接GNSS。
自己动手丰衣足食:X201升级Quectel移远EC20全网通WWAN卡小记
自己动手丰衣足食:X201升级Quectel移远EC20全网通WWAN卡小记

1.驱动&使用篇

1.1.驱动程序在移远Quectel的官网上有提供,但是需要注册帐号并通过人工审核后才能下载

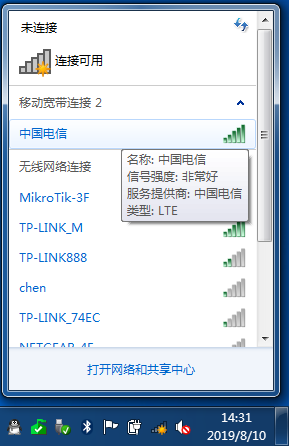

驱动为纯驱动,不带任何独立软件及拨号程序,安装后即可正常由Win7自带的网络连接处使用,对于X201自带的SIM卡插槽也可以正常读卡。

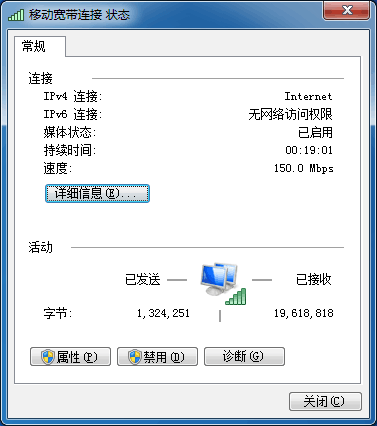

首次连接需要手动输入运营商的APN接入点,连接后可以看到协商LTE速率为150Mbps,实测上网速率比Gobi2000强太多。
这里有个小插曲,第一次连接的时候能得到IPv6的IP,但往后再也没获取到过了,具体原因待使用多一阵才能确认。
自己动手丰衣足食:X201升级Quectel移远EC20全网通WWAN卡小记 自己动手丰衣足食:X201升级Quectel移远EC20全网通WWAN卡小记

2.附加功能测试篇

估计好多同学都在等着看这个,同时支持语音、短信、定位在WWAN卡里是比较少见的
但这个卡主要目标客群是车载设备、嵌入式设备开发商,厂家只提供对应的API接口,表层软件都交给各开发商、主机厂自己负责,所以在Windows上真的没有什么软件可以很好地调用这些功能的。

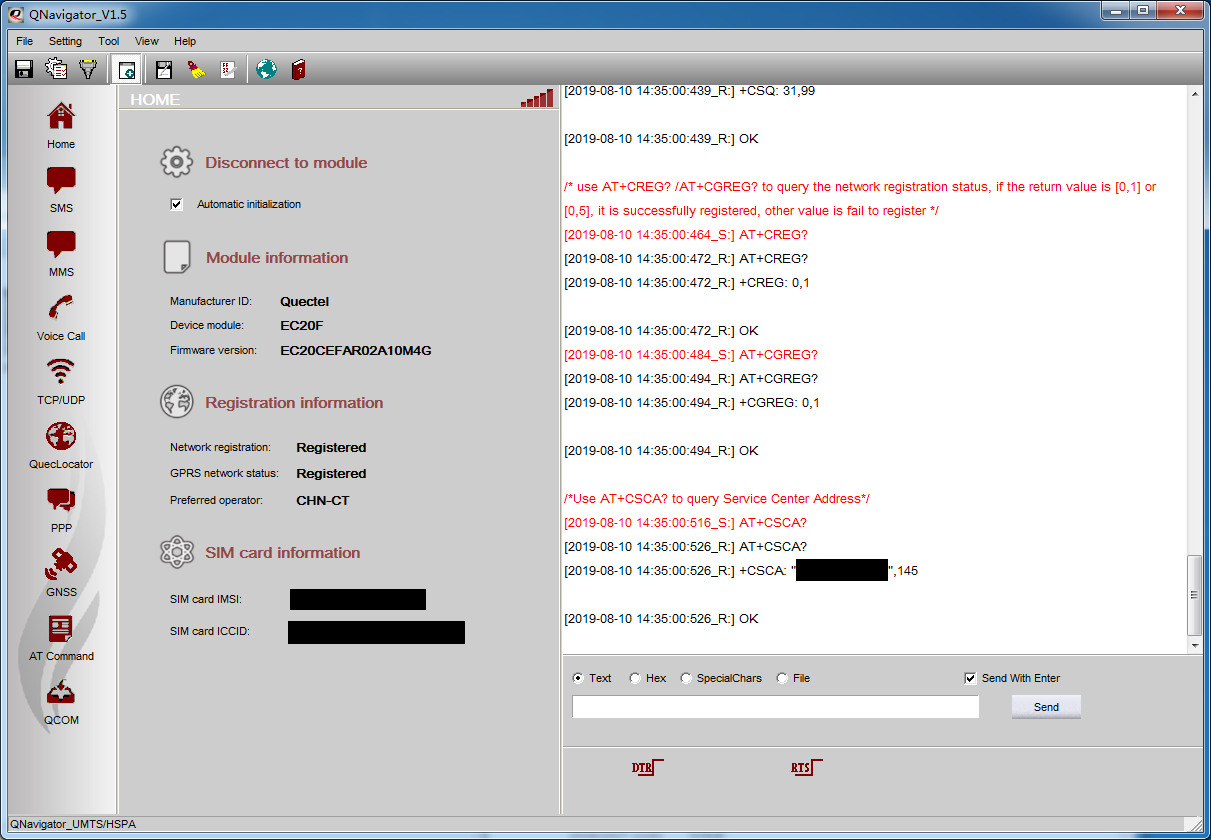

但经查阅这个卡的手册,发现厂家自己出了款叫QNavigator的测试软件,终于可以对语音、短信、定位功能进行测试了
自己动手丰衣足食:X201升级Quectel移远EC20全网通WWAN卡小记

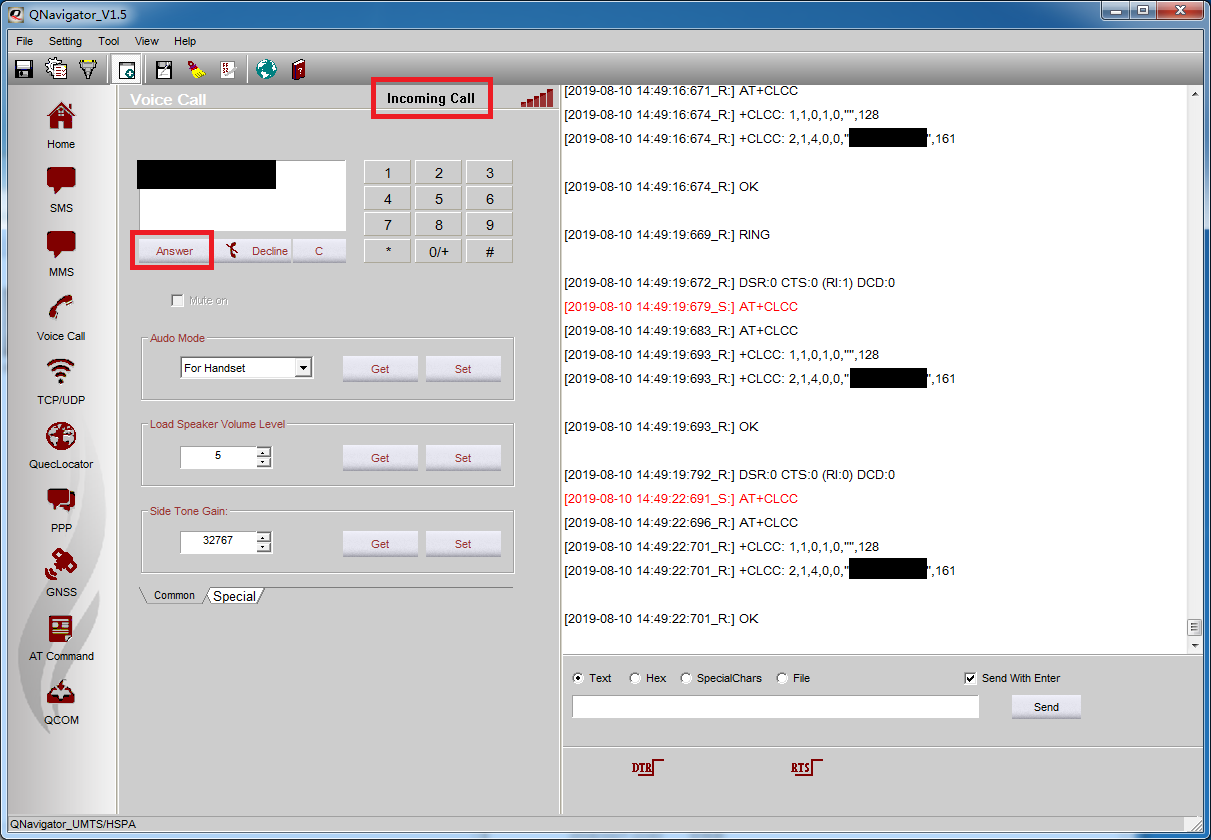

2.1.语音功能测试

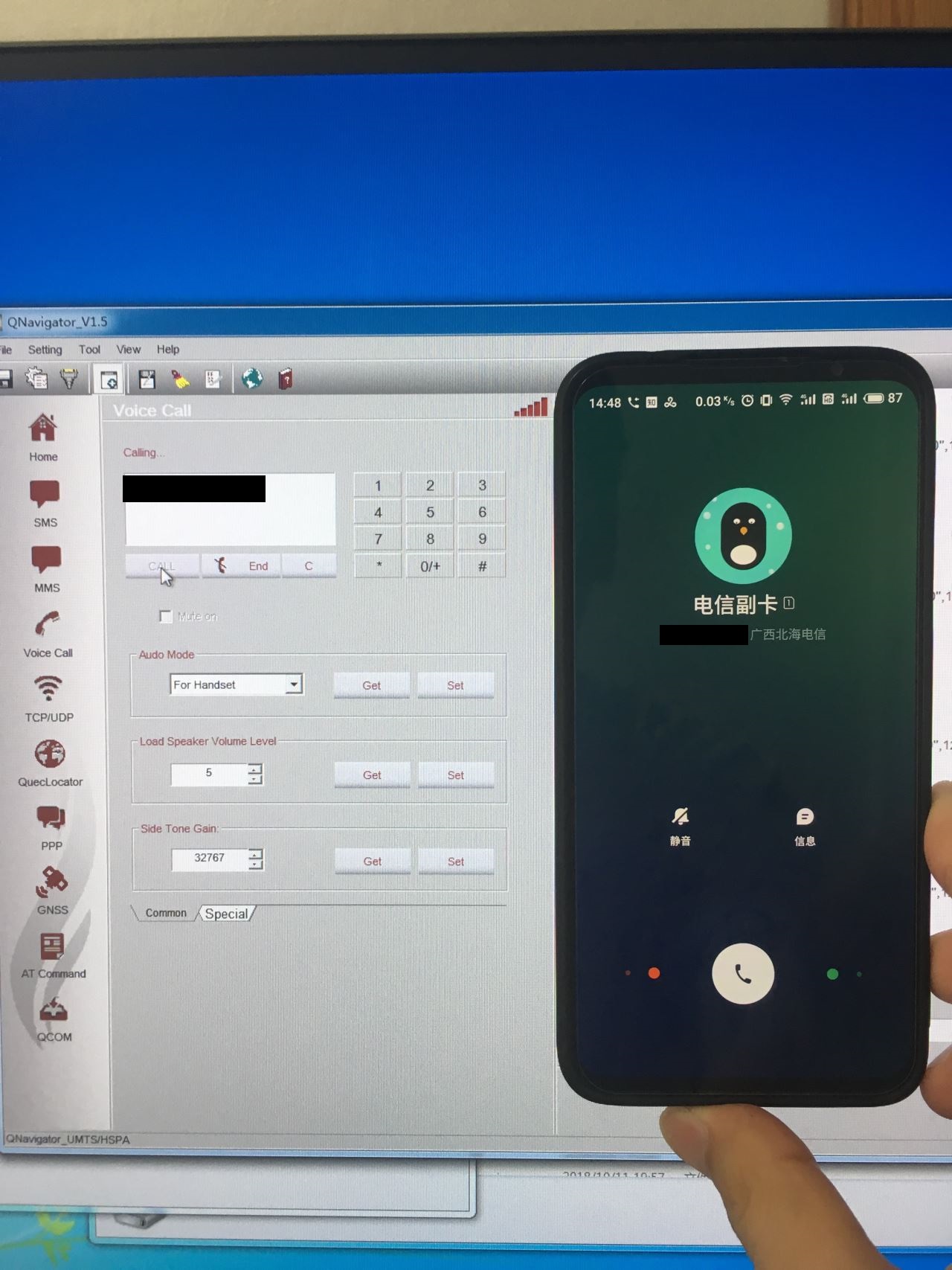

在联网的状态下,均可以拨入拨出电话,可见这个卡是支持Volte的
但测试软件只能作拨通测试,没法将语音信号通过系统声音通道发声出来,比较遗憾
自己动手丰衣足食:X201升级Quectel移远EC20全网通WWAN卡小记 自己动手丰衣足食:X201升级Quectel移远EC20全网通WWAN卡小记

2.2.短信功能测试

玩过Gobi2000的朋友都知道,电信CDMA的中文短信让大家折腾了好一阵,但至少最后还是有办法使用了

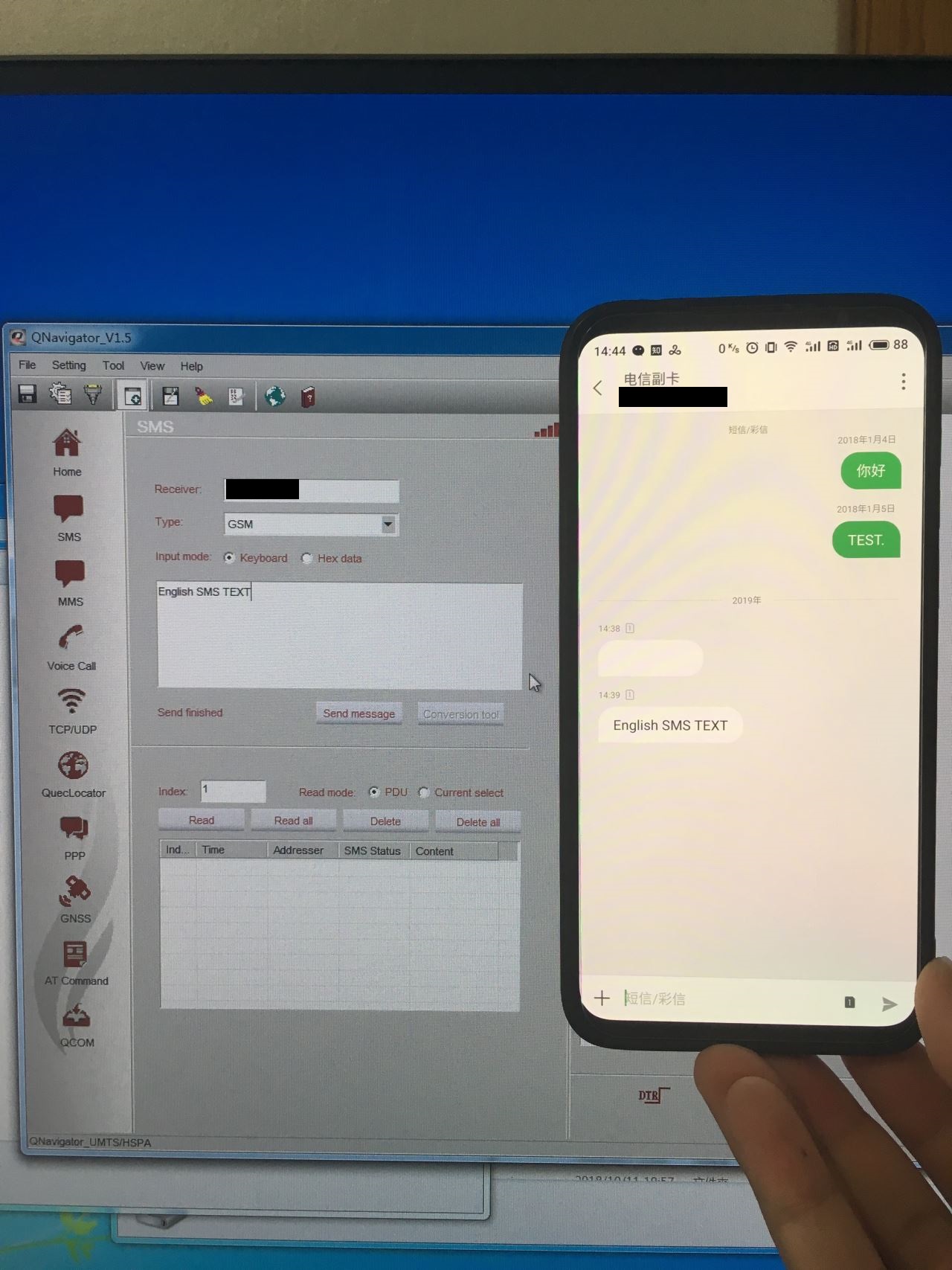

但这个国产卡还是比较有意思的,测试了英文短信可以正常发送,但中文短信发送不是白板就是纯UCS2码,可能是楼主没掌握正确的姿势
自己动手丰衣足食:X201升级Quectel移远EC20全网通WWAN卡小记

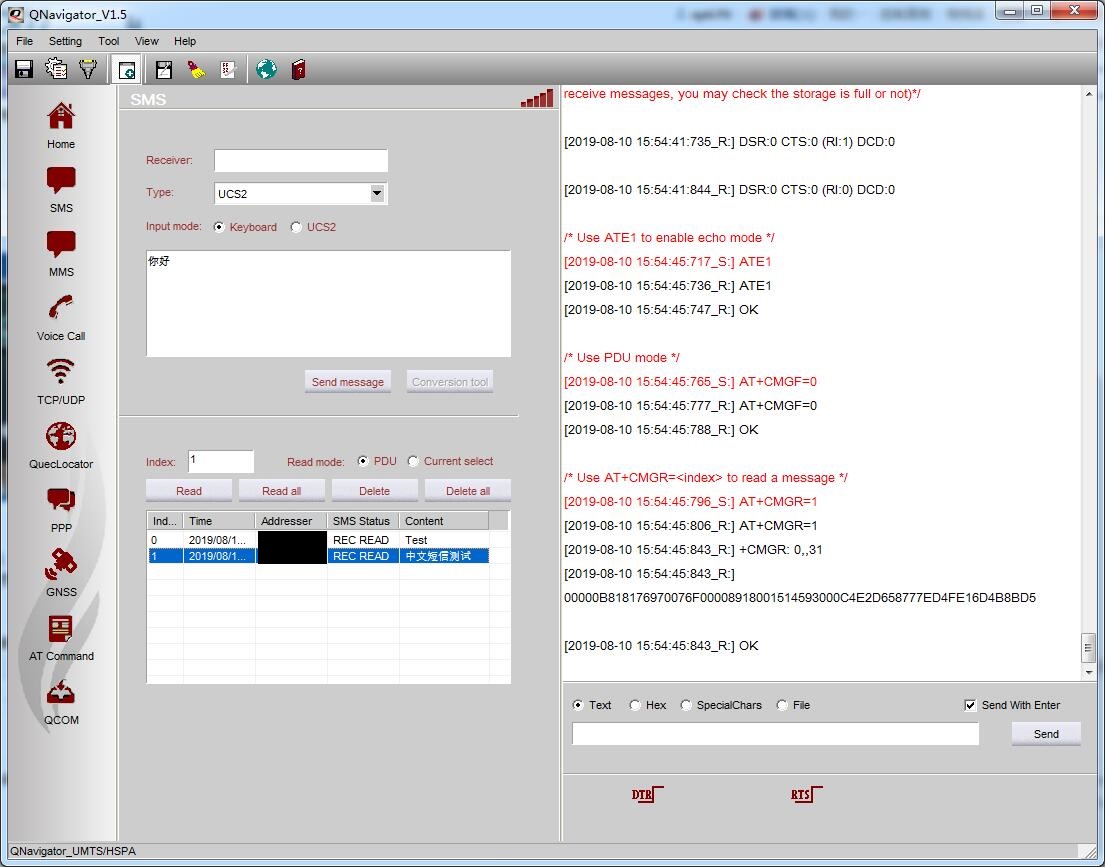

短信接收无论中文还是英文都可以正常查看,并储存在SIM卡里
自己动手丰衣足食:X201升级Quectel移远EC20全网通WWAN卡小记

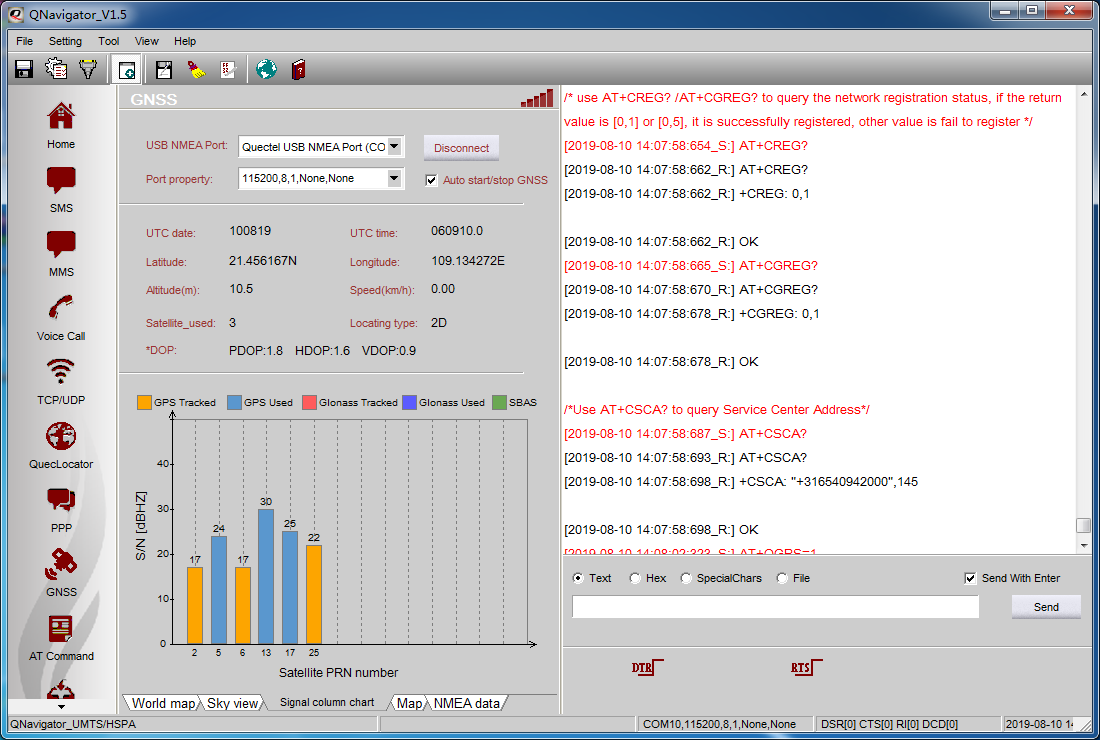

2.3.定位功能测试

参照这个卡的DataSheet,定位也是“全网通”,支持GPS、北斗、伽利略、格洛纳斯
但实际测试的时候,可能因为X201自带的红蓝天线频段限制,无论怎么搜星都只能搜到GPS的信号,别的一个都没有
估计要想测试这个卡的实际定位性能,得要换装全频天线才行了
自己动手丰衣足食:X201升级Quectel移远EC20全网通WWAN卡小记

3.总结

Quectel移远EC20这个WWAN卡的确如介绍所说,在支持全网通数据的情况下,还支持语音、短信、定位等功能,可以说是全功能WWAN卡
但是因为该卡面向的客群为车载设备、嵌入式设备开发商,厂家除测试软件外并没有提供任何给终端客户使用的配套软件,所以光有一身好本领但在普通终端客户上使不出来也是可惜
但放宽心想,一张全网通的4G WWAN卡只要一张毛爷爷还包邮,安心享受高速的LTE网速即可。至于其他的,就当作是白送的,放宽心对待即可。
